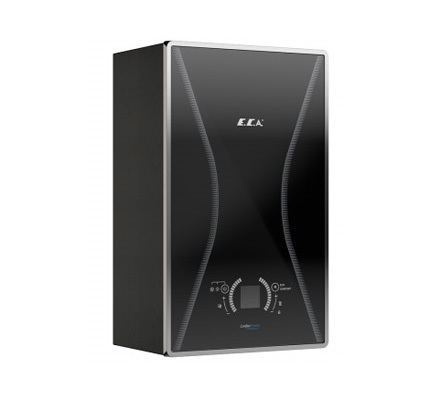

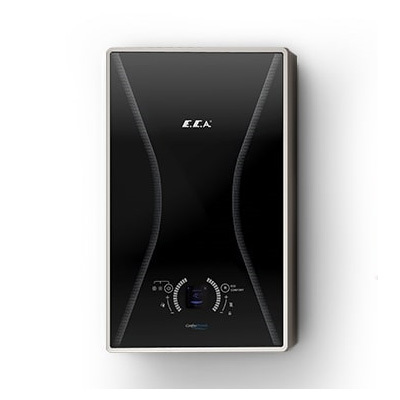

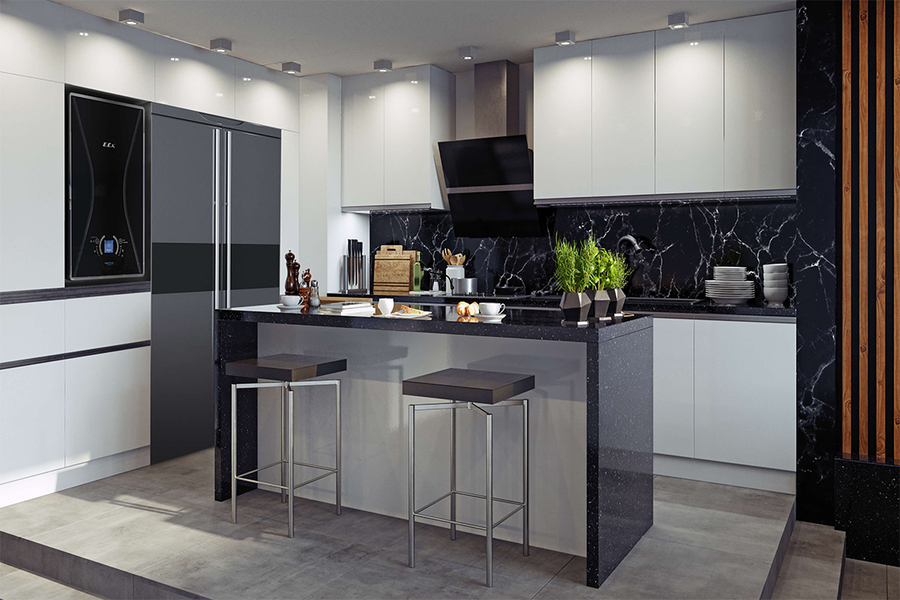

ECA CONFEO PREMIX HCH 14 KW настенный газовый котел

Страна: Турция
Производитель: Турция
Тип котла: Энергозависимый
Режим работы: Отопление
Камера сгорания: Закрытая
Горелка: Модулируемая
Max мощность, кВт: 15
Min полезная мощность, кВт: 5.6
Max давление отопит контура , Атм: 3
Min давление отопит контура, Атм: 0.4
Циркуляционный насос: Да
Встроенный накопительный бойлер: Нет
Возможность подключения бойлера: Нет
Тип теплообменника: Конденсационный
Min расход природного газа, м³/ч: 0.65
Max расход природного газа, м³/ч: 1.53
Min расход сжиженного газа, кг/ч: 0.51
Max расход сжиженного газа, кг/ч: 1.2
Номинальное давление природного газа, мбар: 25
Присоединительный ø дымохода, мм: 125/80
Присоединительный ø газопровода, дюйм: 3/4
ø коаксиального дымохода, мм: 80
Электрическая мощность, Вт: 120
Напряжение, В: 220
Габариты (ВхШхГ), см: 67.8x41x28.8
Гарантия: 2 года
Тип установки: Настенный
Погодозависимая автоматика: Нет
Самодиагностика: Да
Режим теплые полы: Нет
Дистанционное управление: Нет
Защита от замерзания: Да
Термостат защиты от перегрева: Да
Уровень NOx: Да
Манометр: Нет
Защита теплообменника от конденсата: Нет
Контроль пламени: Да
Антиблокировка насоса: Да
Обводной контур (by-pass): Да
Дисплей: Да
Система каскадного управления: Нет
Датчик расхода воды: Нет
Присоединительный ø контура отопления, дюйм: 0.75
